GM Products

Georgi Mirov(GM)のプロペラ、
スピンナー、ハブ、コレット

GMとは、メーカのオーナであるGregori Mirov氏のイニシャルです。GM製品の特徴は、プロペラが機体にピッタリするよう設計されていることが特徴です。GMの製品は、HPに説明もなく正直わかりにくいのでメーカに質問状を投げて情報をもらいましたので、少し説明を書いてみました。

まず、GMの製品には、大きくF5J系とF5B系に分かれます。以下では、F5J系に絞って説明をします。
F5Jのプロペラとスピンナの組合パターンにより以下の３種類があります。この3パターン毎にプロペラやスピンナが異なり、各パターンで使用されるプロペラやスピンナー名称にCLとかFといたインデックスがついています。F5J regularのプロペラには、Direct Driveモータ用としてDDというインデックスがついた製品もありますが、このあたりの説明がなく、わかりにくいところです。

F5Jにおける組合パターン	プロペラ、スピンナーの特徴

F5J Regular	F5J機において空気抵抗を下げるため折ペラを胴体に密着させたい時に使うスピンナーのハブとしては最も一般的なものです。Hubは、Straightタイプで、Twist（ひねり）も、Offset（偏心）もありません。このためHubのサイズをかえれば、比較的簡単にプロペラが胴体に密着するように調整できる点が特徴です。

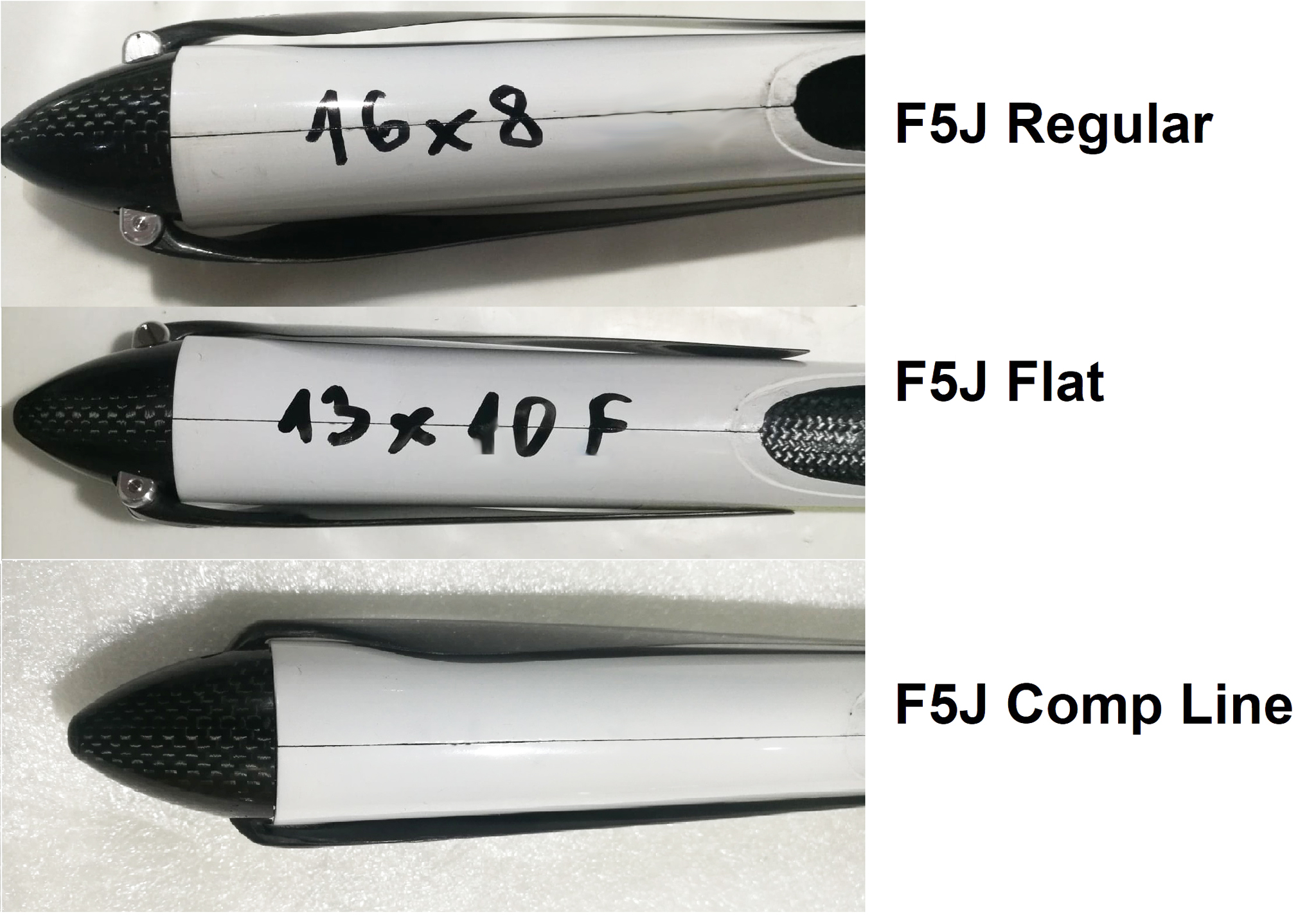

F5J Flat	Regular　F5J版を設計・製造していた当時は、胴体が比較的太かったので、それに合わせて、上記のRegular F5Jが使用されていましたが、その後、超スリムな胴体も登場したので、下の写真にあるようにGM Propeller 13 x10Fというように"F"のインデックスのついたプロペラを提供するようになりました。下の写真のように密着させるため、プロペラの形状がフラットになるため、推力はその分小さくなりますが、F5J競技はスピード競技ではないので、所定の高度に持っていくだけなら、問題はないということだと思います。
F5J Competition Line(CL)	F5Jは、規定の高度よりかなり低い高度で止めて、上昇気流で高度をあげると得点が上がりますが、強風の場合もありますので、大きな推力をえるため、10°のTwistとOffsetの両方を付けたタイプです。このため、特定の胴体にしかフィットしません。購入して試すしかなく、合わないと無駄遣いになるので、予めよく確かめてから購入する必要があります。

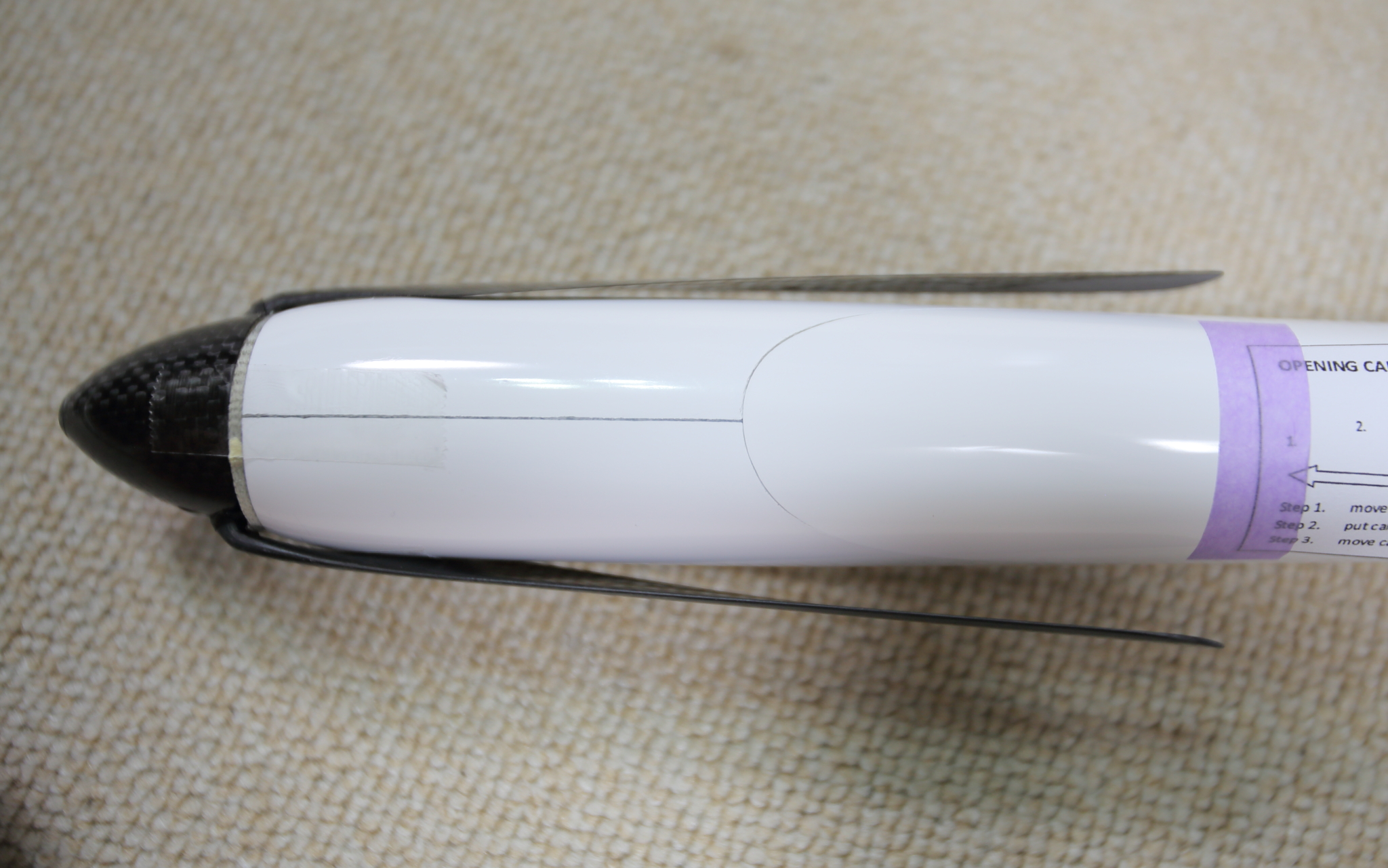

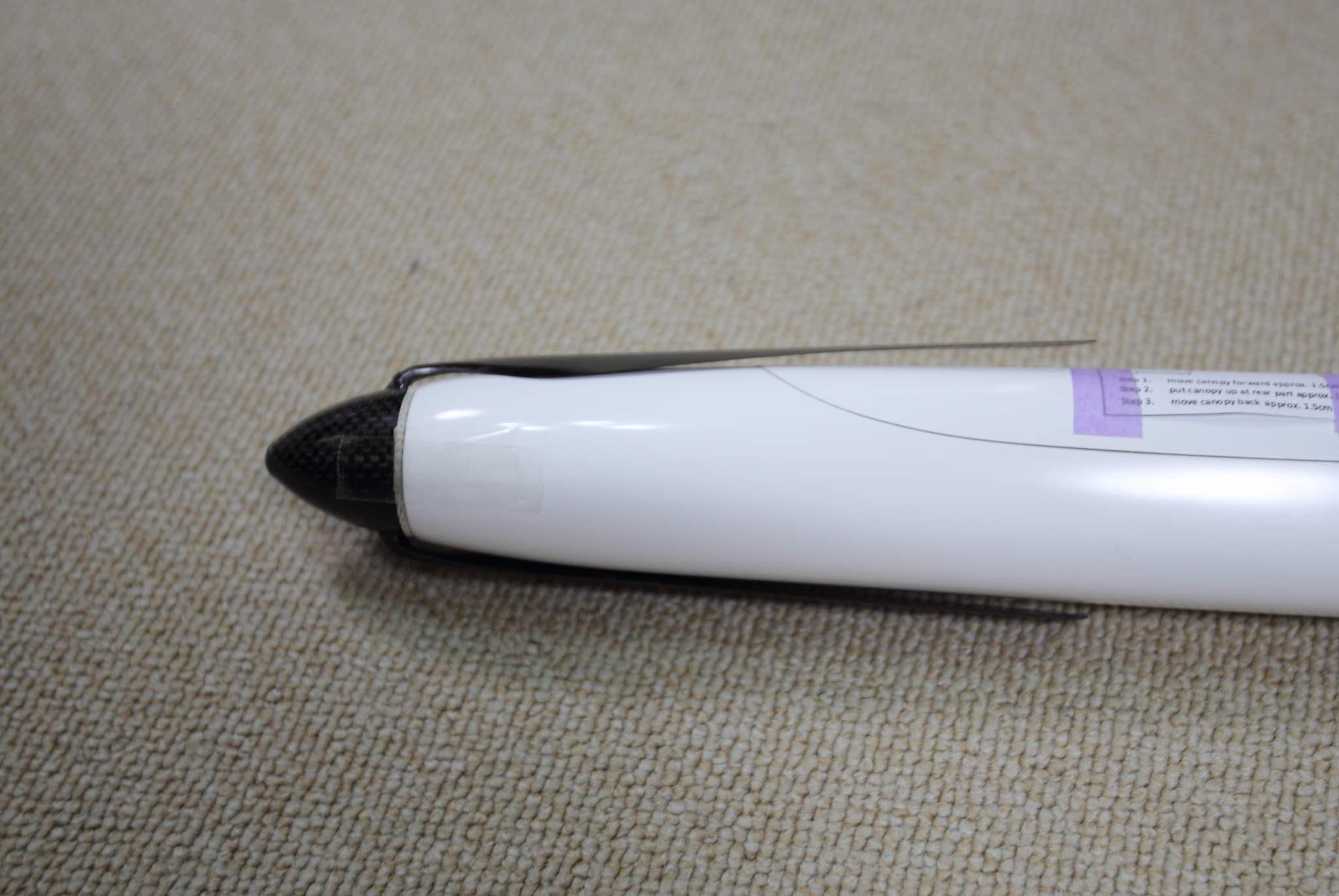

Pitbull3のスリム胴体にGM Spinner 30x5CLとGM Propeller 16x8CLを組合わせて装着してみると胴体頭部でプロペラがぶつかりプロペラが開いてしまっているのがわかります。

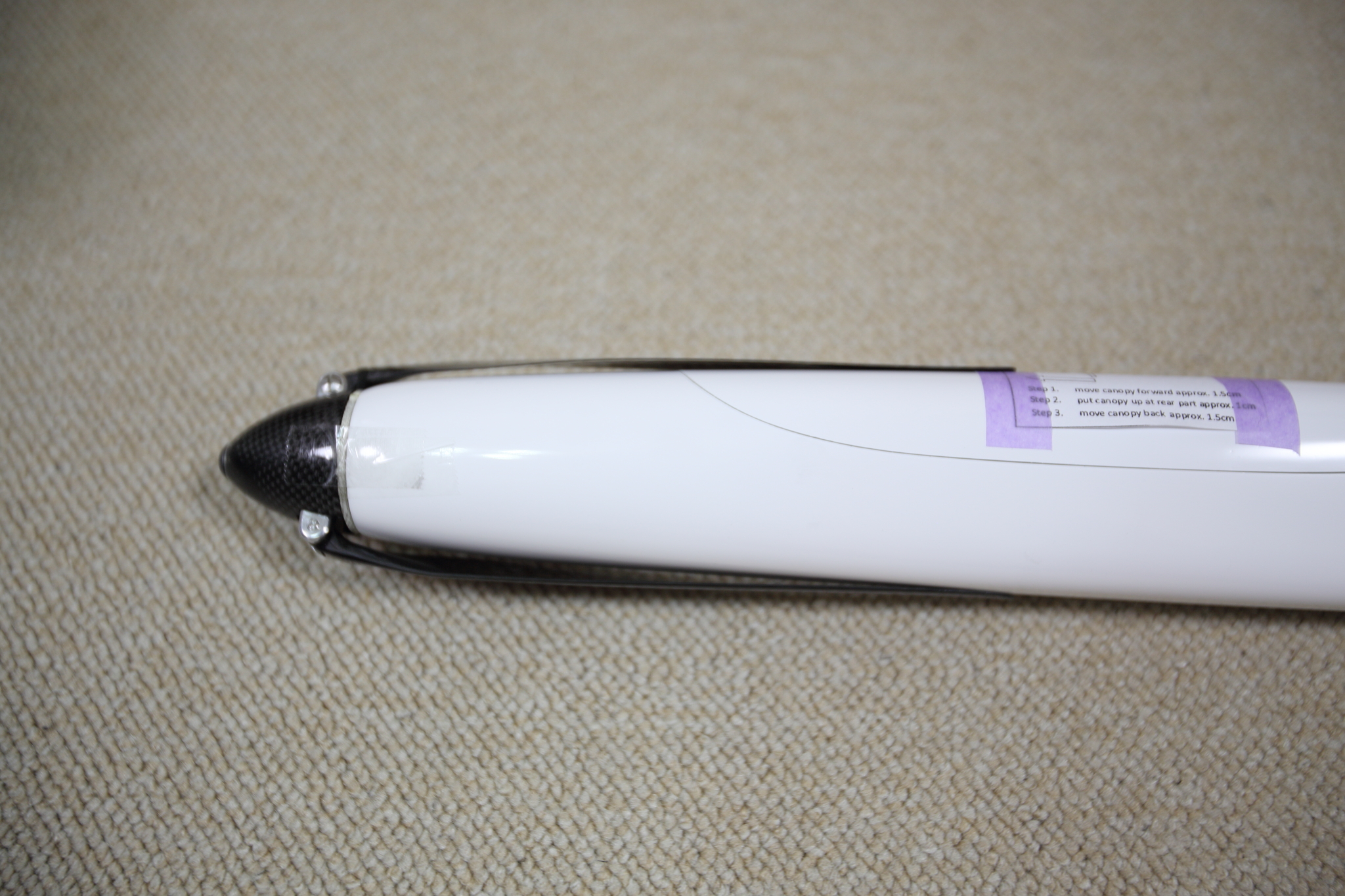

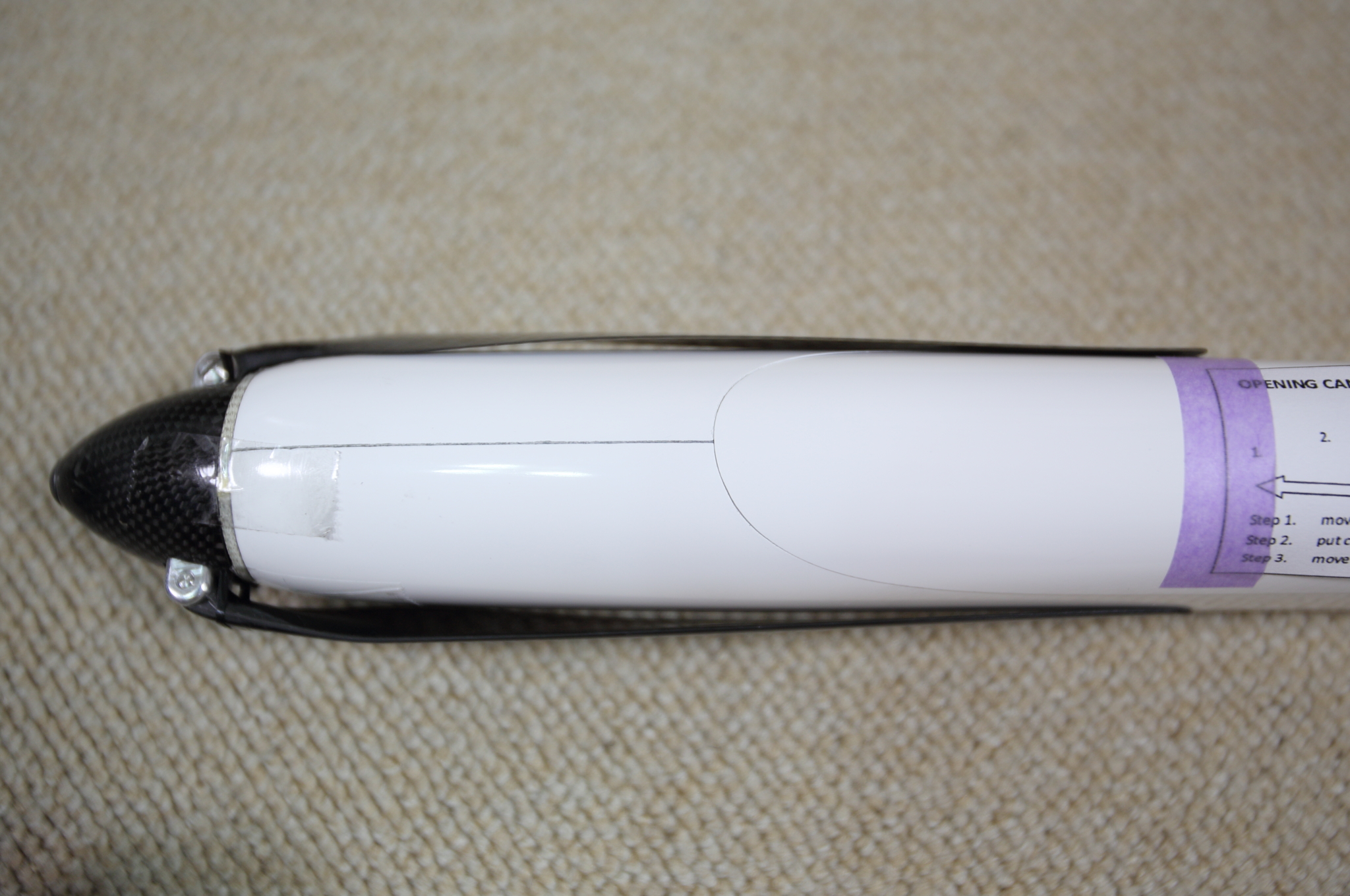

Pitbull3のスリム胴体にGM Regular F5J (Straight)のGM Spinner 30x5とGM Propeller 16x8を装着した場合は、完全に密着しています。

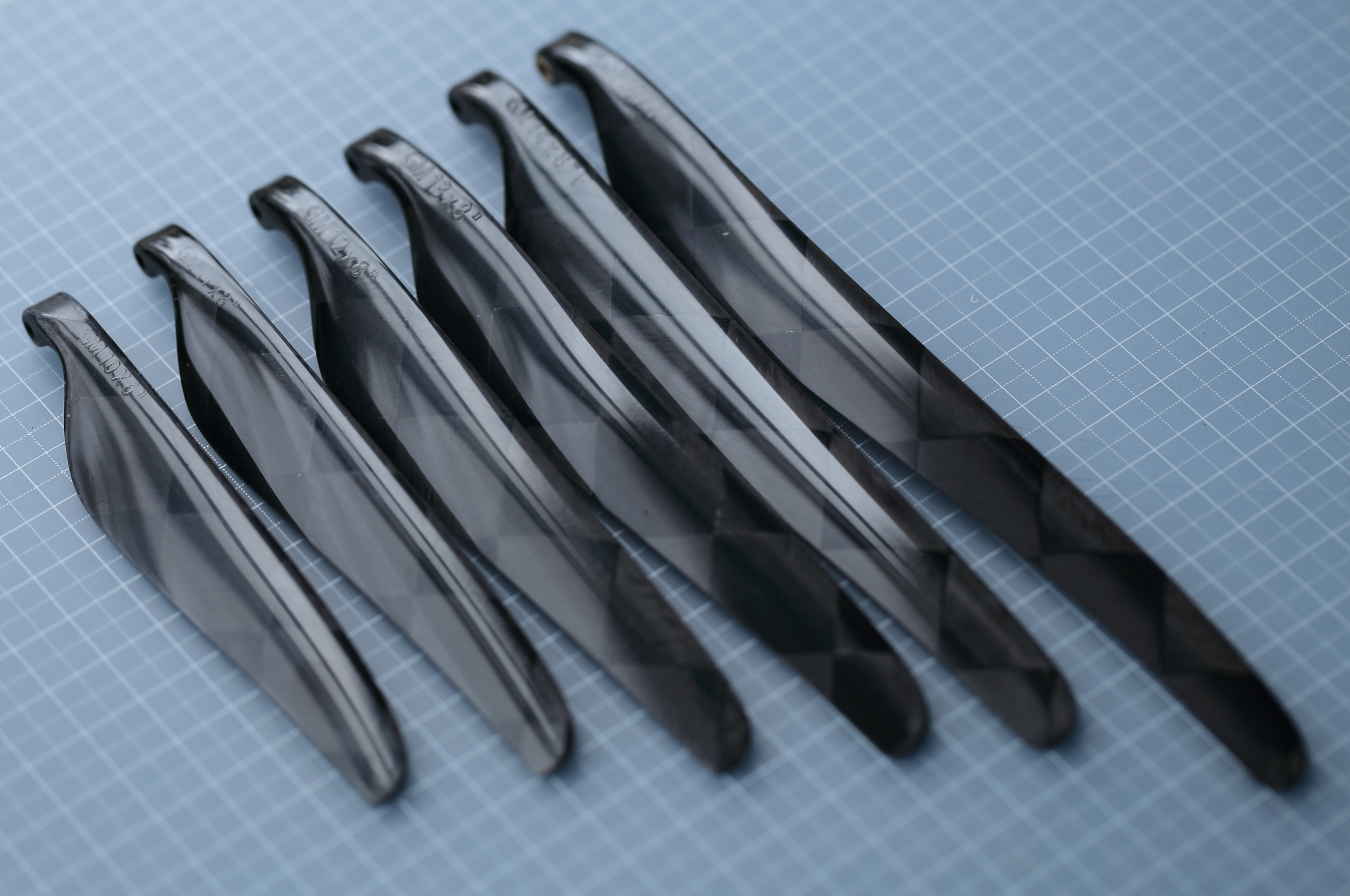

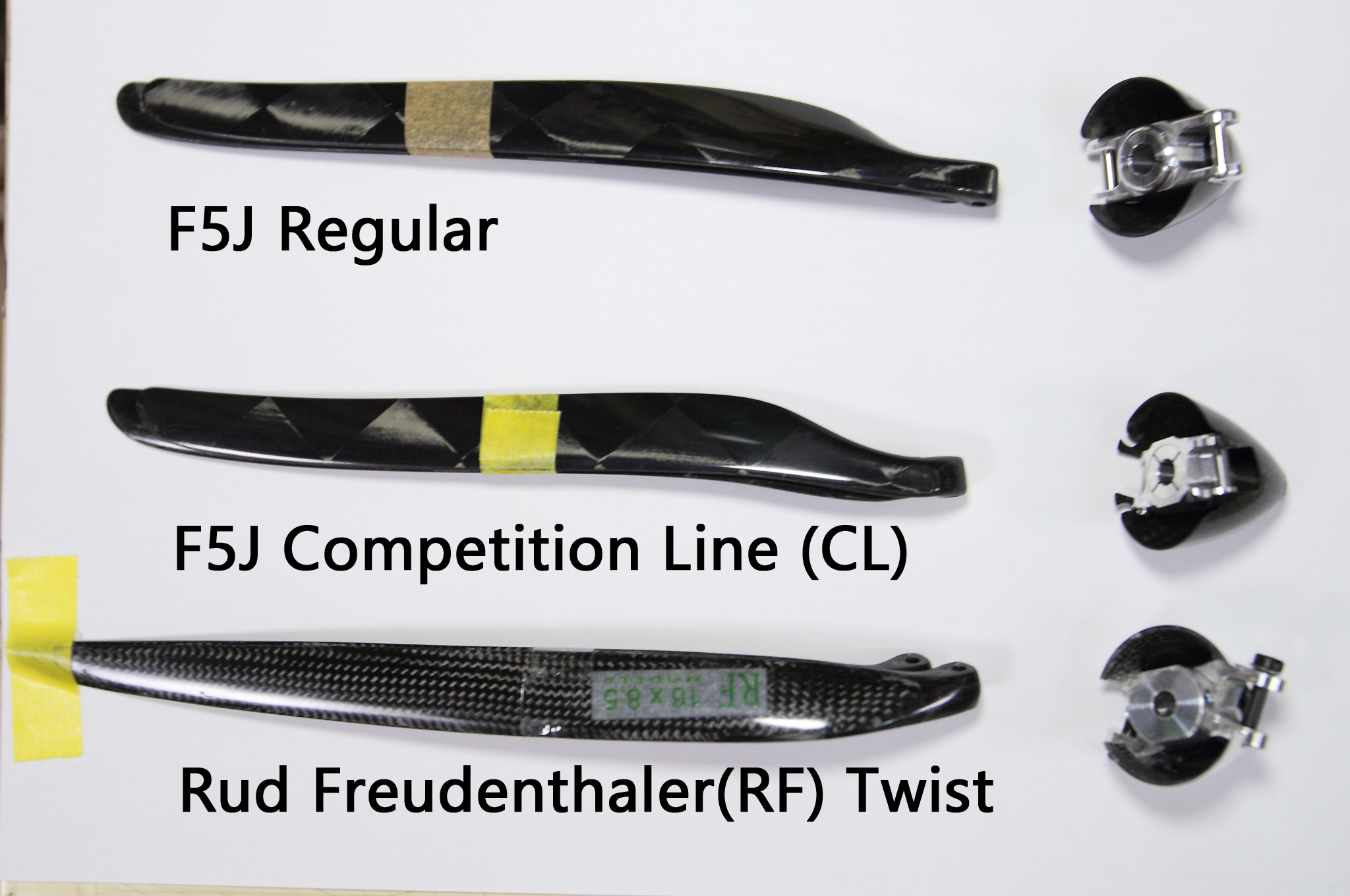

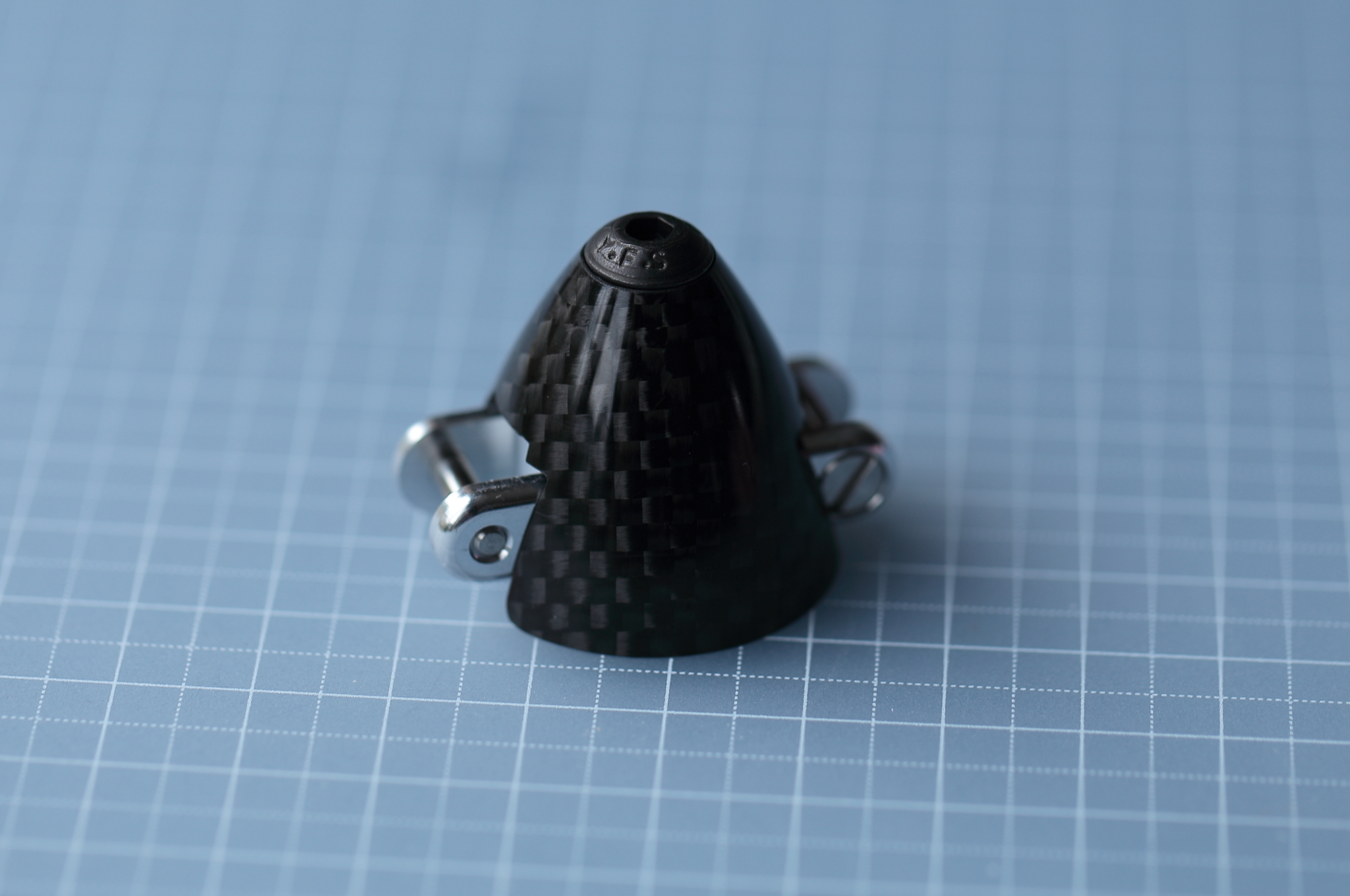

左はF5J Regular用のプロペラです。 CL F5JはTwist が入っているので根元が曲がっており、Straightハブには付きません。右の一番下は、RudFreudenthaler(RF)のプロペラでOffsetがついたものです。RFスピンナーは先端に穴があいているので空冷性能が良いです。

GMスピンナーの構成

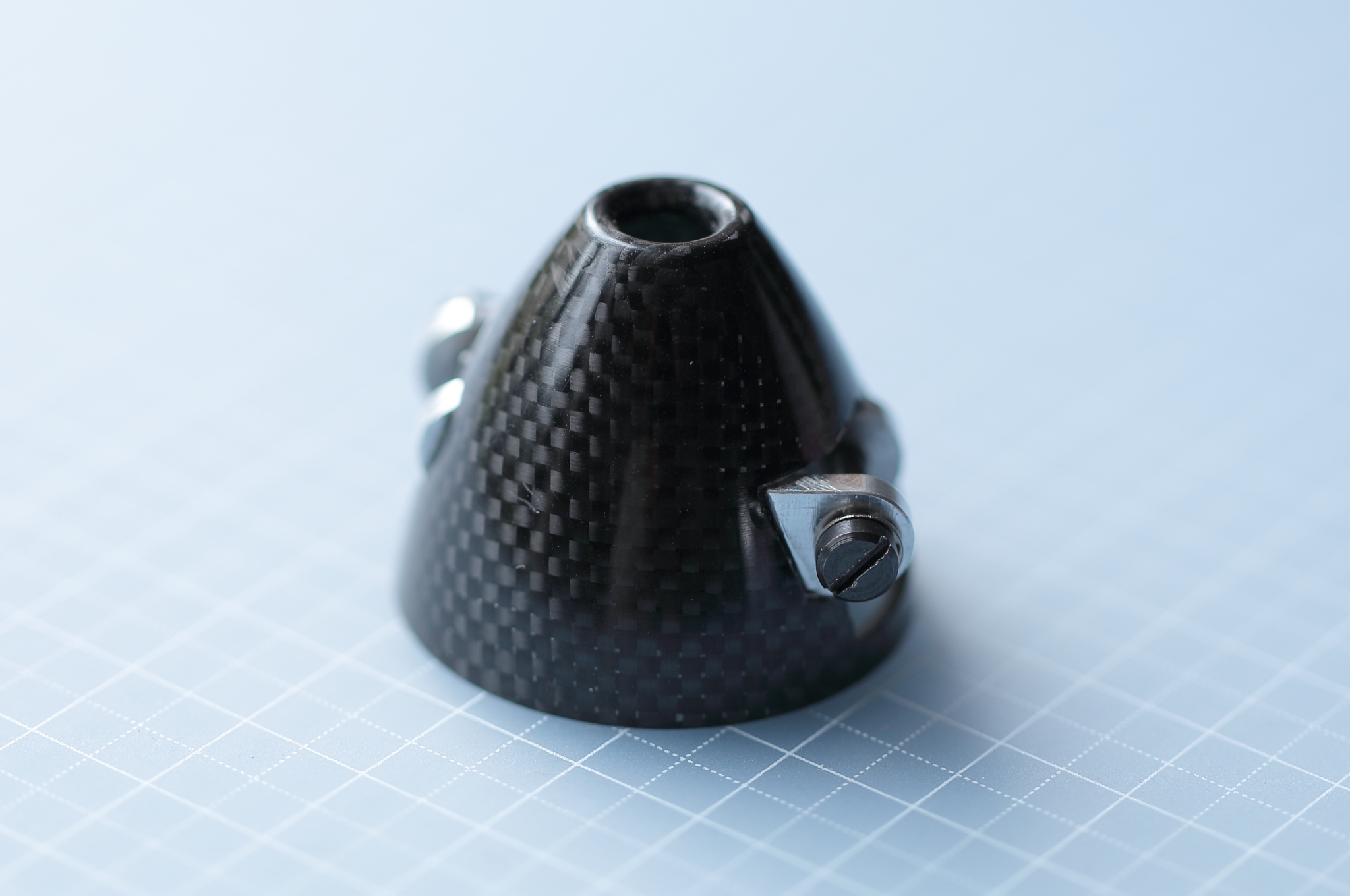

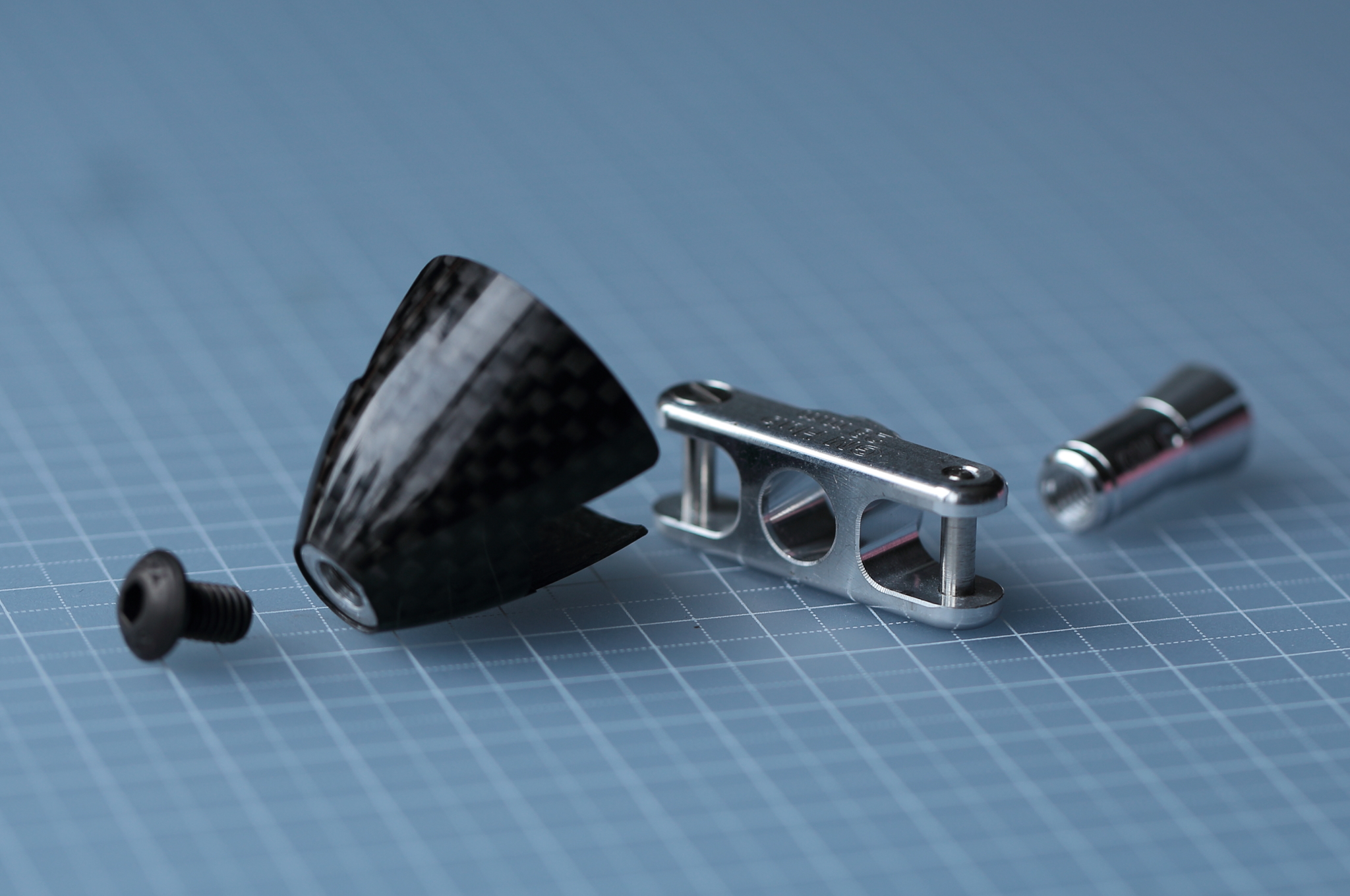

		Regular F5Jのスピンナーはネジ、カウリング、ハブ、コレットから構成されます。頭部のねじを締めるとコレットがハブの中に引き寄せられコレット底部がしまりモータ軸に密着します。

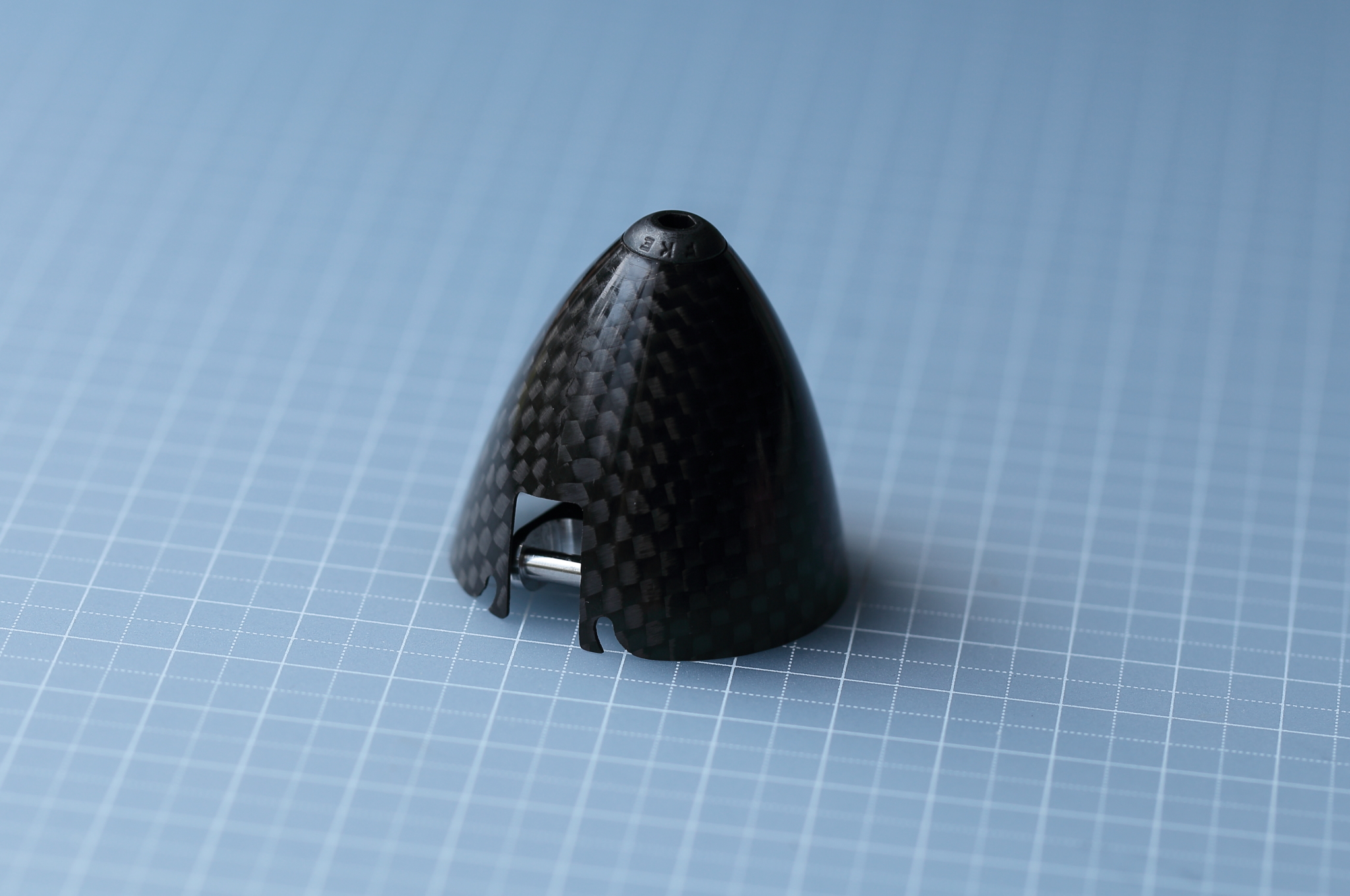

		F5J CLの場合、カウリングからハブが外にでておらず。プロペラがスピンナ―内部で接続されます。プロペラとハブをつなぐピンは指すだけでねじ止めではありません。

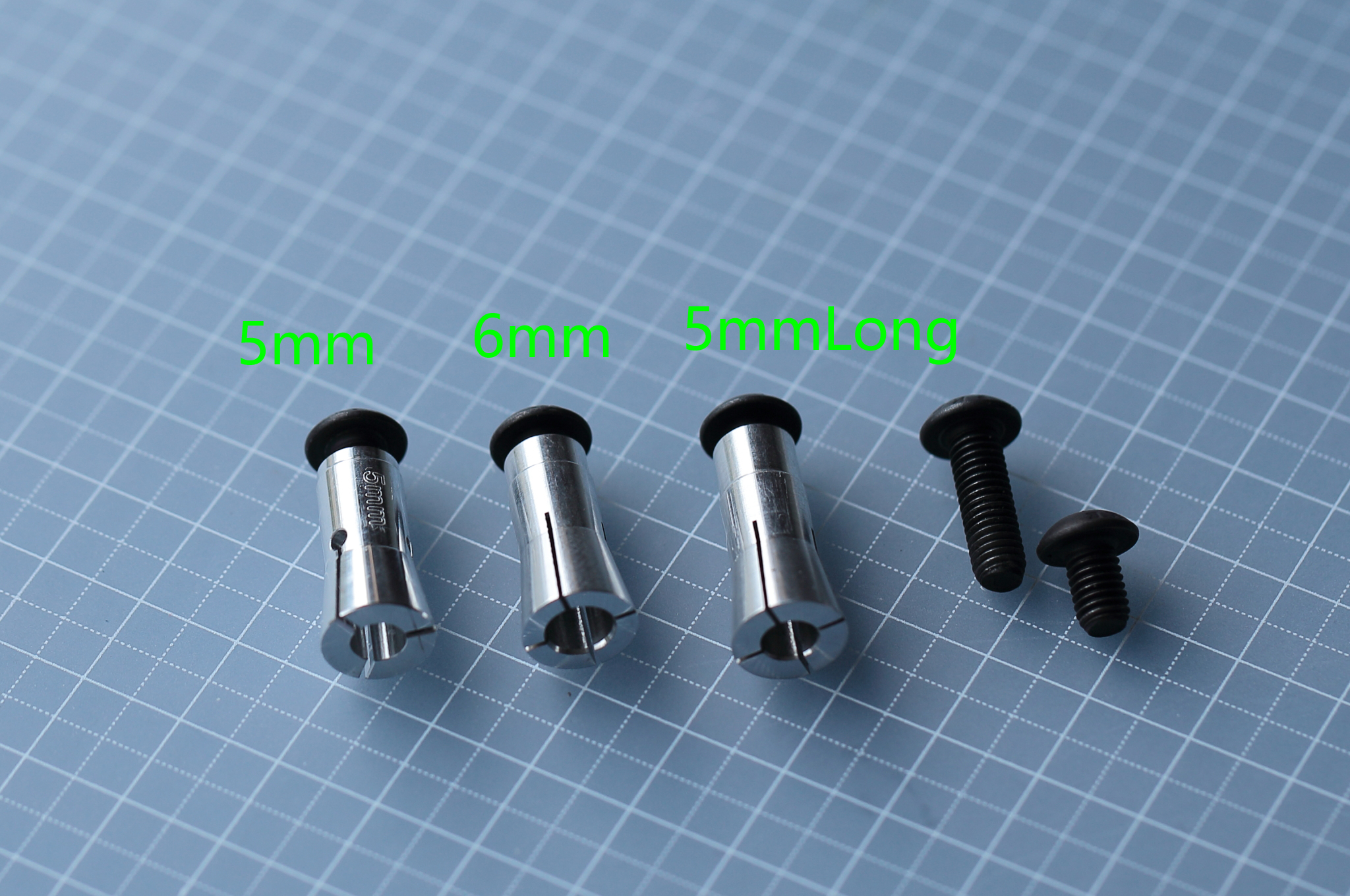

		コレットは、Powerlineシリーズ等のモーター軸が5mm用とギヤダウンMicroEditionが付いたモータ等の場合用に6mmのものが用意されています。Hackerモータ用の3mmもあります。オフセットを付けたスピンナーの場合頭部には空気取りいれ口があるものもあります。

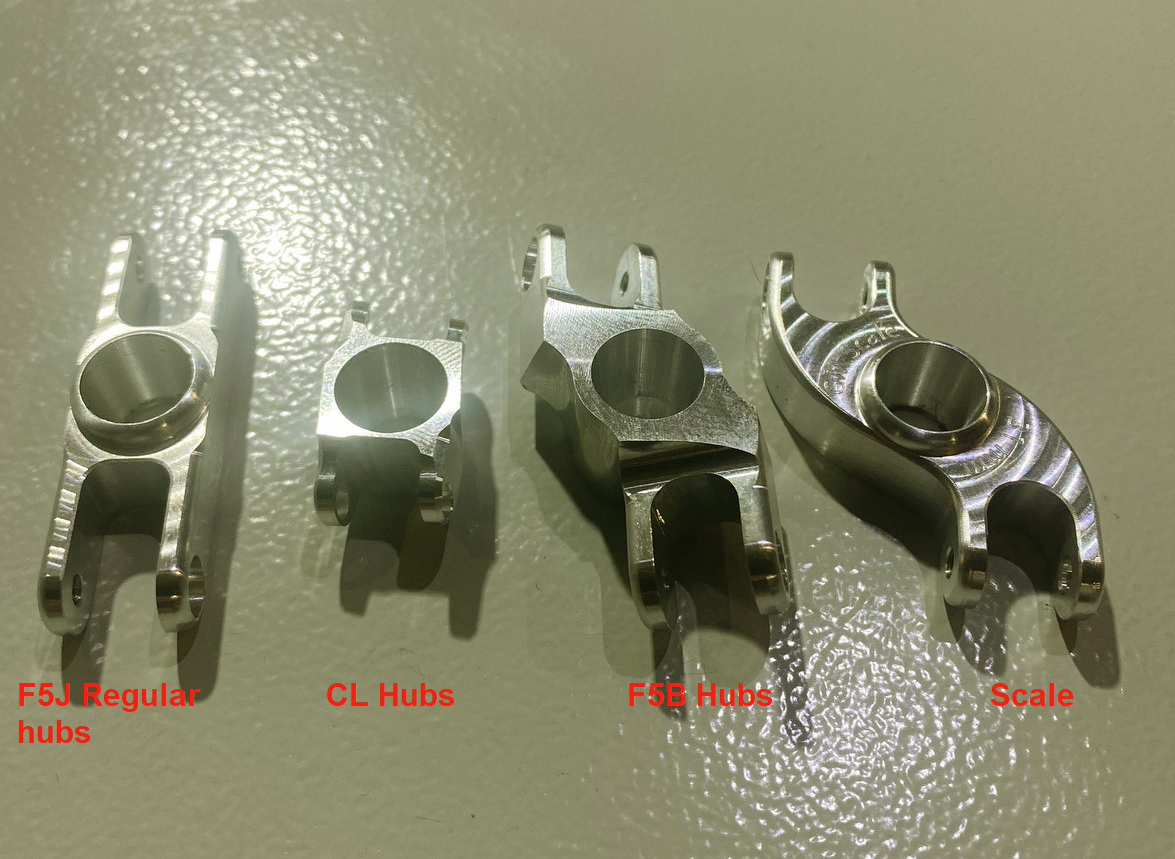

GMのハブ

No.	名称	ハブの仕様	説明

1	Regular F5J	straight	F5J機において空気抵抗を下げるため折ペラを胴体に密着させたい時に使うスピンナーのハブとしては最も一般的なものです。Hubのサイズをかえれば、比較的簡単にプロペラが胴体に密着するように調整できる点が特徴です。 GMに限らず、他のHubでは、そもそもハブサイズが変更できなかったり、ハブのサイズを変更するとスピンナのカウリングも変更しなくてはならないなど、実質的に変更できないことが多い。プロペラの密着を優先する場合は、Straight Hubを使用します。
2	CL hub	slight offset and 10degrees twist	CLはCompetition Lineの意味で、競技会用の特別仕様という位置づけです。成り立ちからして、特別仕様であり、機体に合わせてカスタムメイドするもので、メーカに機体を持込みぴったり合うようにハブの長さも調整するものです。写真にあるようにStraightハブのような出張りがありません。また、Twistがあるので、Regular F5J用のプロペラは使えず、CL Hubのプロペラしか使えませんので注意してください。このハブは、よく確かめて買わないと密着しません。（下のPitbulの場合の写真を参照）
3	F5B hub	slight offset 18degrees twist	F5B専用のプロペラで、大きなTwist（ひねり）とOffset（偏心）が特徴です。モータの進角を変更するのと同様な効果があり、大きな推力が得られます。F5Bでは、一度に180A程度の大電流を流しますので、これだけのTwistがあっても対応できるモータが使用されています。胴体の形状がかわるとプロペラが胴体にフィットせず、ハブのサイズも変えられないので、何種類も購入しても最終的にフィットするプロペラが見つけられないというリスクがありますのでよく確かめてから購入する必要があります。
4	Scale hub	Big offset no twist	大型スケール機を電動化する時、スケール機は先端が丸まっているのでフラットなスピンナーが必要になります。また、一般にスケールは大きな推力が必要なため、強いオフセットがつけられています。

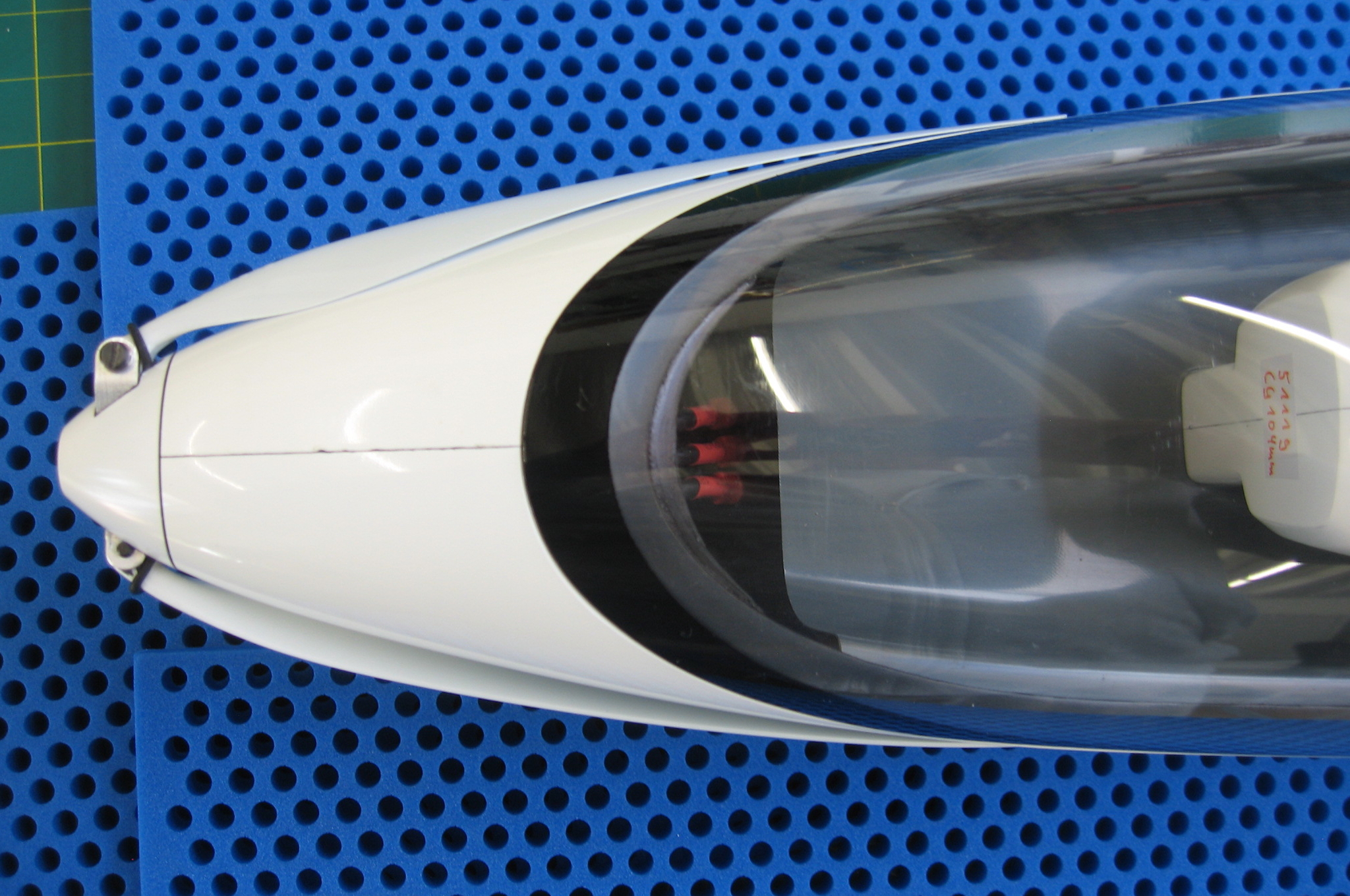

			大型スケール機には、Scale Hubを使い、平たいスピンナーを使います。

GMの製品群

GMプロペラとスピンナーを購入する際は、以下のグループの中にあるプロペラ、スピンナーを組合せて使用します。他のグループのプロペラ、あるいはスピンナーを組み合わせると胴体にフィットしない場合があります。ご注文の際は、F5J LINE の10番のプロペラと21番のスピンナーという組合せでお願いします。()内は、適合モデルとなる機体名を示します。
(円安以降の新規入荷分は値上げさせていただき価格を赤字で表示しています。入荷時期が古いものは安価ですので、大きなプロペラが小さいプロペラより安価になることがありますので、ご了解いただきますようお願いします。（2024.4.30）

グループ/LINE

プロペラ

スピンナー

F5J LINE


1	F5J 12x8" (Explorer)	\4,800	〇
2	F5J 13x8"	\4,600	〇
3	F5J 13x10" Flat
4	F5J 14x7"
5	F5J 14x7" flat
6	F5J 14x8" flat	\4,900	〇
7	F5J 14x9" flat
8	F5J 14x10" flat	\4,900	〇
9	F5J 15x8"
10	F5J 16x8" （Xplorer,Explorer)	\5,000	〇
11	F5J 16x10"
12	F5J 17x7"
13	F5J 17x8"
14	F5J 17x10"	\5,400	〇
15	F5J 17x13"
16	GM 18x10"
17	GM 18x13"
18	GM 20x13"
19	GM 22x14"


20	Spinner F5J 28mm (3/4/5/6mm )
21	Spinner F5J 30mm (3/4/5/6mm ) （Xplorer, Explorer, Shadow2)	\6,900	〇
22	Spinner F5J 32mm (3/4/5/6mm )
23	Spinner GM 36mm (3/4/5/6mm)
24	Spinner GM 38mm (3/4/5/6mm) （Orion2)	\6,100	〇
25	Spinner GM 40mm (3/4/5/6mm) （RCRCM/Tomcat)	\6,100	〇
26	Spinner GM 42mm (3/4/5/6mm)
27	Spinner GM 45mm (3/4/5/6mm)
28	Spinner GM 50mm (3/4/5/6mm)

F5J Direct Drive LINE
(小口径用）


1	GM DD 9x5"
2	GM DD 9x6"
3	GM DD 10x5"
4	GM DD 10x6" 　(Orion2)	\4,800	なし
5	GM DD 11x5"
6	GM DD 11x6" （Orion2)	\4,800	〇
7	GM DD 11x8"	\4,800	〇

　・DD用プロペラ全製品に対し上記F5Jのスピンナ（No.20-28)が使えます。

F5J/F3B COMPETITION LINE


1	F5J C.L. 12x10" blades	\4,200	〇
2	F5J C.L. 13x10" blades
3	F5J C.L. 14x10" blades	\4,200	〇
4	F5J C.L. 15x10" blades
5	F5J C.L. 16x10" blades


6	Spinner C.L. 30mm(3/4/5/6mm)	\6,200	〇
7	Spinner C.L. 32mm(3/4/5/6mm)
8	Spinner C.L. 36mm(3/4/5/6mm)
9	Spinner C.L. 38mm(3/4/5/6mm)	\6,200	〇

SCALE LINE


1	GM Scale 15x10"
2	GM Scale 15x13"
3	GM Scale 16x10"
4	GM Scale 16x13"
5	GM Scale 17x10"
6	GM Scale 17x13"
7	GM Scale 18x8,5"
8	GM Scale 18x10"
9	GM Scale 18x13"
10	GM Scale 19x10"
11	GM Scale 20x13"
12	GM Scale 22x14"
13	GM Scale 23x12"


14	Spinner SL 40mm (4/5/6/8mm)
15	Spinner SL 42mm (4/5/6/8mm)
16	Spinner SL 45mm (4/5/6/8mm)
17	Spinner SL 50mm (4/5/6/8mm)
18	Spinner SL 55mm (4/5/6/8mm)

F5B LINE


1	F5B 17x23"
2	F5B 17x26"	\4,800	〇
3	F5B 18x18"	\4,800	〇
4	F5B 18x21"
5	F5B 18x22"
6	F5B 18x23"
7	F5B 18x24"	\4,800	〇
8	F5B 19x26"	\4,800	〇


9	Spinner F5B 33mm/6mm
10	Spinner F5B 36mm/6mm
11	Spinner F5B 38mm/6mm

F5D LINE


1	F5D 9x21"
2	F5D 10x23"
3	F5D 11x22"

F5B　Lineのスピンナーが使えます。
